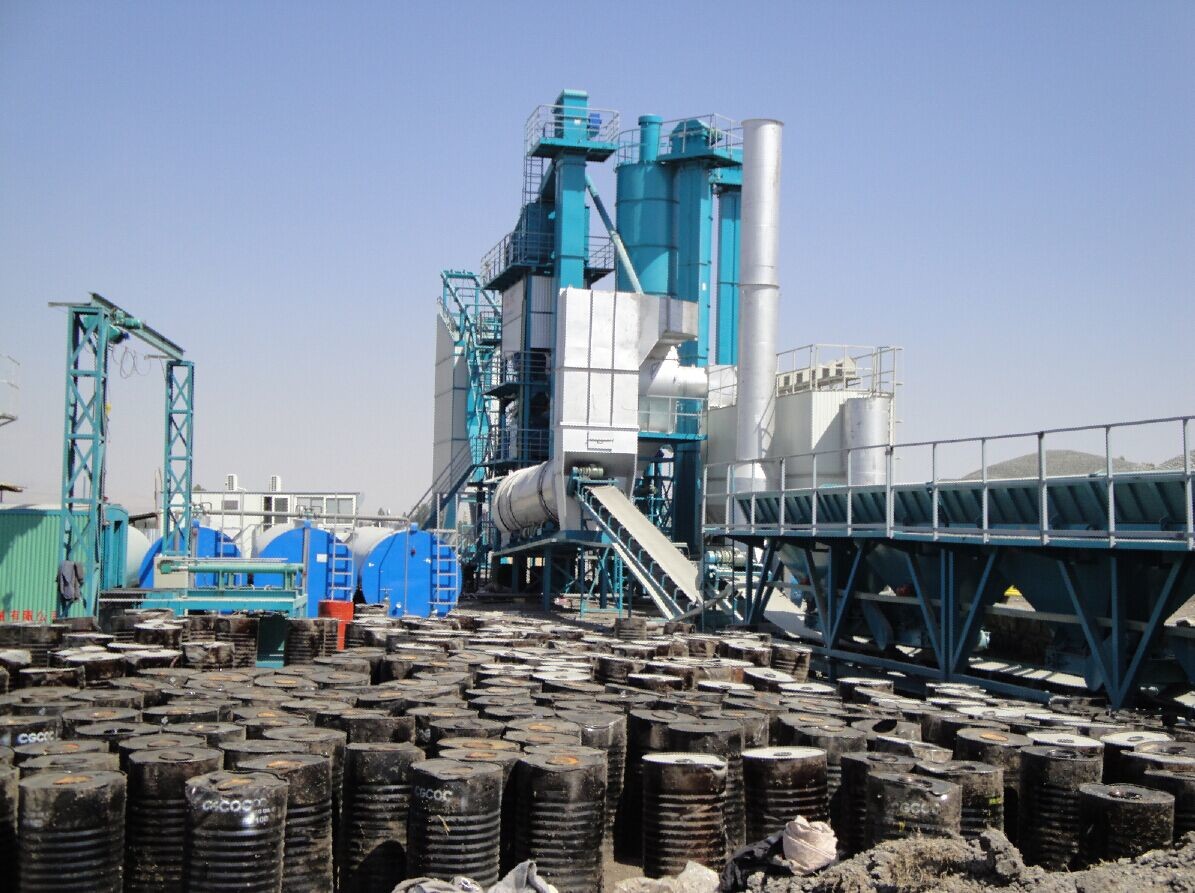

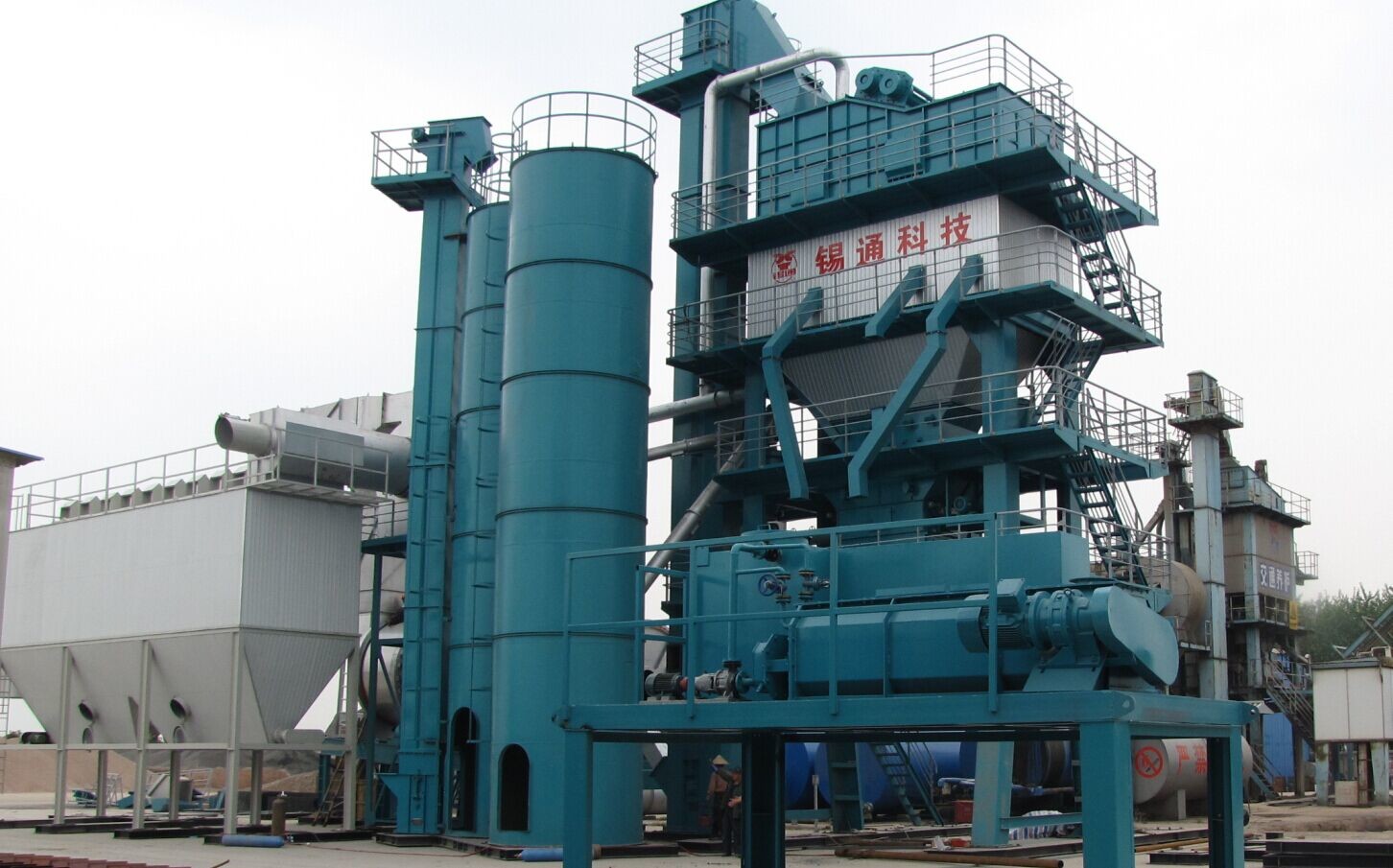

120μM Dicken-Asphalt-Mischanlage mit Handkurbel-System der Hebewinden-37KW

Farbe-Benutzer-definierte 120μm Dicken-Asphaltmischanlage mit Handkurbelsystem der Hebewinde 37KW

Endprodukttrichter/bereite Produktbehälter-Einführung

Methoden A. Operation

Die Asphaltmischung wird von Mischer zu Laufkatze entladen, die 4 Räder hat und durch Schiene stützt. Die Laufkatze leert Mischung zu den Endprodukttrichter, wenn sie eine presetted Position entlang der Schiene erreicht.

B., Endprodukttrichter

Die Laufkatze leert Mischung zu einigen Trichter mit der unterschiedlichen Kapazität. Auf dem Unterseitenkegel des Endprodukttrichters, gibt es heiße Ölpipeline zum Zweck der Hitzebewahrung. Jeder Trichter hat Wärmedämmung, die elektrothermische Komponente, die auf der Entladung der Tür installiert ist.

Allgemein wird es vorgeschlagen, um 500 Kilogramm Material alle 2 Stunden zu entladen, um Schwierigkeit im Umgang mit ihm zu vermeiden.

Trichter C. Waste

Überschüssiger Trichter befindet sich vor Haupttrichter. Seine Kapazität ist ungefähr 2mal das des Mischers.

D. Cover

Das elektrische gleitene Fertig werden kann Hitze konservieren. Sobald Betreiber einen Trichter beschließen, um Material zu entladen, öffnet sich sein Fertig werden vor der Laufkatze, die von unterhalb des Mischers sich bewegt.

E. Protector (Begrenzungsschalter)

Mechatronicshebelmodus-Begrenzungsschalter, der offside wegen des falschen Betriebs vermeiden kann, ist nach Schiene.

Wenn Laufkatze mit Begrenzungsschalter in Verbindung tritt, bricht sein Steuerstromkreis ab und Laufkatze stoppt.

Anhäufung F. Windlass

Hebewinde wird vom Electromotor, vom Reduzierer, von der Bremse und von der Rolle festgesetzt. Dieser Satz ist auf die Basis des Endprodukttrichters installiert. Rolle ist auf Stützrahmen installiert. Siehe Herstellerspezifikation für Details über Reduziererschmierung.

Laufkatze G. Delivery

⑴. Frequenzumsetzungsprüfer auf Kontrollpulten die Laufkatzenposition. Nähernde Sensor-Kontrollen die Entladungsposition für jeden Trichter nämlich durch das Messen der Positionsänderung der Laufkatze relativing an presetted Punkt auf Schiene.

⑵. Leeren

Vor der Laufkatze, die presetted-Entladungspunkt erreicht, presetted Betreiber die Entladungsposition. Zusammen mit der Laufkatze, die vorwärts aufspürt und mit Stoßenblock in Verbindung tritt, dreht Luftzylinder den Stoßenblock um. Die Laufkatzentür wird rückwärts gedrückt. Die Whitlaufkatze, die, seine leerende Tür weitergeht, öffnet sich und Mischungsentladungen. Nachdem sie sich geleert hat zieht die Zugfeder die Tür zurück.

⑶. Federspannung

Nach der Laufkatze, die installiert ist, müssen Zugfedern, die für die Förderung verwendeten, Tür entladend, richtig justiert werden. Wenn leere Laufkatze tipsily auf Schiene stoppt, justieren Sie Zugfedern, um ihnen zu ermöglichen, die Tür abzustellen.

Mitteilung

Spannbolzen müssen möglicherweise nachreguliertes gebräuchliches sein.

H., Bremssystem

⑴. Laufende Sicherheit für die Laufkatze hängt von der Bremse ab. Während des Laufens sützen hydraulischer Handspike den Hebel und zwei Fliesen, die auf Bremsrad umarmt werden; wenn Laufkatze stoppt, fällt der Handspike zurück, und Fliesen umarmen Bremsrad fest unter Federdruck.

⑵. Während der Justage von braker, stellen Sie die Handspikezurückreise sicher, die 10mm Raum hat und überprüfen Sie sie häufig, sonst, das braker fungiert nicht gut. Das Festziehen des Frühlinges kann bremsende Kraft erhöhen; justieren Sie diese Kraft, um das Ladenlaufkatzenaufhören zu halten.

Mitteilung

Wenn Frühling über gespannt ist, wird die bewegliche Operation des hydraulischen Handspike beeinflußt.
